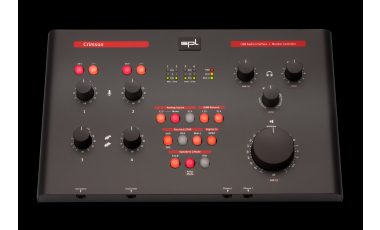

产品名称 SPL Crimson
 高性能监听控制音频接口
零售价：¥ 0.00
特别之处最多6轨录制和回放通道10种资源连接，20轨监听通道34V操作电源将专业级别提升到+22dBu双独立麦克前置放大器双乐器前置放大器（Hi-Z，+22dBu）双独立耳机放大器连接并控制双立体声扬...
分享到：
特别之处
最多6轨录制和回放通道
10种资源连接，20轨监听通道
34V操作电源将专业级别提升到+22dBu
双独立麦克前置放大器
双乐器前置放大器（Hi-Z，+22dBu）
双独立耳机放大器
连接并控制双立体声扬声器的装置
录制的监听混制及DAW返回路径
独特的艺术家监听信号，带有对讲选项
热插iPad录制/监听
高速USB2.0（480MBit/s),MIDI I/O，SPDIF I/O
WIN XP,Vista,7和8（32/64 Bit),MAC OSX 10.4/更高，iOS 6/更高
支持MAC OSX Mavericks的驱动
24Bit/192kHz 转换器
高×宽×深：60×330×207（mm）
德国制造
系统要求
Mac OS X，10.6 或更高
Windows XP，Vista，7,8
包装内都含有：
SPL Crimson
12V电源
产品指导说明
安全须知


技术指标

输入插口

  • 麦克输入 1-2：XLR
  • 线性输入 1-4：6,3mm TRS
  • 乐器输入 3-4：6,3mm TRS
  • 资源1输入：6,3mm TRS
  • 资源2输入：RCA
  • 资源3输入：3,5mm TRS
  • Midi输入：DIN（5针）
  • SPDIF输入：RCA


输出插口

  • 扬声器A输出：XLR
  • 扬声器B输出：6,3mm TRS
  • Midi输出：DIN（5针）
  • SPDIF输出：RCA
  • 耳机输出：6,3mm TRS


输入抗阻

  • 麦克风输入：10 kOhm
  • 线性输入：10 kOhm非平衡，20 kOhm平衡
  • 乐器输入：1,1 MOhm
  • 资源1输入：10 kOhm非平衡，20 kOhm平衡
  • 资源2输入：10 kOhm
  • 资源3输入：10 kOhm
  • SPDIF输入：75 Ohm


输出抗阻

  • 扬声器A输出：75 Ohm非平衡，150 Ohm平衡
  • 扬声器B输出：75 Ohm非平衡，150 Ohm平衡
  • 耳机输出：33 Ohm


最大输入电平

  • 麦克输入：+14,5 dBu(增益极左）
  • 线性输入：+22,5 dBu
  • 乐器输入：+24,0 dBu(增益极左）
  • 资源1输入：+22,5 dBu
  • 资源2输入：+22,5 dBu
  • 资源3输入：+22,5 dBu


最大输出电平

  • 扬声器A输出：+22,5 dBu
  • 扬声器B输出：+22,5 dBu


麦克前置放大器（平衡，XLR）

  • 增益控制：+8dB - +60dB
  • 频响：10Hz - >200kHz
  • 噪声（未加权，30dB增益，输入终端 150 Ohm）：-90 dBu
  • 等效输入噪声：-128 dBu
  • 共用模式衰减率：< - 70 dBu
  • THD+N 率 1kHz（30dB 增益，输入终端 150 Ohm）：0,003%
  • 高通滤波：fg = 80Hz，6dB/Oct
  • 幻想电源：48V


乐器输入（非平衡，6,3mm TRS）

  • 增益控制：-6dB - +31dB
  • 频响：10Hz - >200kHz
  • 噪声（未加权，整体增益，输入终端 100 kOhm）：-85 dBu
  • THD+N 率 1kHz（整体增益，输入终端 100 kOhm）：0,005%


线性输入（平衡，6,3mm TRS）

  • 频响：10Hz - >200kHz
  • 噪声（未加权，整体增益，输入终端 600 Ohm）：-95 dBu
  • 共用模式衰减率：< - 60 dBu
  • THD+N 率 1kHz（整体增益，输入终端 600 Ohm）：0,002%


资源1输入（平衡，6,3mm TRS）

  • 频响：10Hz - >200kHz
  • 噪声（未加权，整体增益，输入终端 600 Ohm）：-95 dBu
  • 共用模式衰减率：< - 60 dBu
  • THD+N 率 1kHz（整体增益，输入终端 600 Ohm）：0,002%


资源2输入（非平衡，RCA）

  • 频响：10Hz - >200kHz
  • 噪声（未加权，整体增益，输入终端 600 Ohm）：-90 dBu
  • 噪声（未加权，-10dBV，输入终端 600 Ohm）：-85 dBu
  • THD+N 率 1kHz（整体增益，输入终端 600 Ohm）：0,003%
  • THD+N 率 1kHz（-10dBV，输入终端 600 Ohm）：0,003%


资源3输入（非平衡，3,5mm TRS）

  • 频响：10Hz - >200kHz
  • 噪声（未加权，整体增益，输入终端 600 Ohm）：-88 dBu
  • 噪声（未加权，+15dBV增益，输入终端 600 Ohm）：-76 dBu
  • THD+N 率 1kHz（整体增益，输入终端 600 Ohm）：0,003%
  • THD+N 率 1kHz（+15dBV增益，输入终端 600 Ohm）：0,005%


耳机输出（立体声，6,3mm TRS）

  • 频响：10Hz - >200kHz
  • 功率0dBu：47 Ohm 负载：13 mW/300 Ohm 负载：1,7 mW/600 Ohm 负载：1,0 mW
  • 最大功率：47 Ohm负载：670 mW/300 Ohm 负载：265 mW/600 Ohm 负载：150 mW
  • THD+N 率 1kHz（功率0dBu）：47 Ohm：0,0026 %/300 Ohm：0,002 %/600 Ohm：0,002 %


AD转换

  • 采样率：44.1kHz，48kHz，88.2kHz，96kHz，176.4kHz，192kHz
  • 动态范围转换器芯片（厂商说明）：115 dB
  • 动态范围量化通道 线路 > AD 转换器 > DAW > SPDIF 输出：
  • 44.1kHz：110dB（未加权）
  • 48kHz：110dB（未加权）
  • 96kHz：107dB（未加权）
  • THD+N 率 1kHz（-1dBFS）
  • 44.1kHz：0,01 %
  • 48kHz：0,01 %
  • 96kHz：0,01 %
  • 0dBFS = + 15 dBu


DA 转换

  • 动态范围转换器芯片（厂商说明）：115 dB
  • 动态范围量化通道 SPDIF输入> DAW > DA转换器 > 扬声器输出：
  • 44.1kHz：106dB（未加权）
  • 48kHz：106dB（未加权）
  • 96kHz：104dB（未加权）
  • THD+N 率 1kHz（-1dBFS）
  • 44.1kHz：0,006 %
  • 48kHz：0,006 %
  • 96kHz：0,007 %


能量功耗

  •  16,8瓦特


电源供应

  •  外部电源供应，输入 100-240V AC/50-60 Hz；输出 12V DC/1,5A
  •  内部电源供应：音频：+/-17V，数字：+5V 及 +3.3V


尺寸和重量

  •  外壳（高×宽×深 mm）：60×330×207（B×T=底板 w/o 插口，H w/o 控制）
  •  重量：2,7 kg
